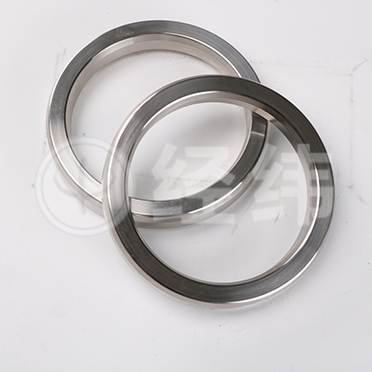

八角金屬墊安裝后有沒有生銹風險？
時間:08/01/2025 07:40:24八角金屬墊在安裝后的確存在生銹風險，但是不要慌！通過科學選材與規范操作可有效規避！
首先知道，引起八角金屬墊生銹的原因有三點：材質缺陷、環境侵蝕、安裝損傷。
材質缺陷表現為：鉻含量＜12%或鎳分布不均時，鈍化膜（Cr?O?）穩定性不足，易被氯離子擊穿；劣質材料鉻含量波動±4.7%，形成120mV電位差加速電化學腐蝕。
環境侵蝕表現為：沿海區域鹽霧中氯離子滲透，72小時可致304材質出現0.3mm點蝕；濕度＞65%且溫度劇烈波動時，鈍化膜再生速度下降3.8倍。
安裝損傷表現為：與碳鋼工具接觸引發微電池效應，腐蝕電流激增千倍；表面刮擦深度＞5μm將破壞氧化層，裸露出易銹基體。
那該怎樣預防生銹？關鍵在于材質選擇。
比如干燥內陸，就用304不銹鋼材質；沿海/化工區換成316L不銹鋼(含2.5%鉬)；強腐蝕工況則用2205雙相鋼！
八角墊在安裝前用硝酸和氫氟酸鈍化，使表面鉻鐵比≥1.5，用丙酮徹底脫脂，消除鐵離子污染。接觸面方面，法蘭槽與墊片間涂二硫化鉬潤滑劑，減少摩擦損傷
；禁止與碳鋼工具直接接觸，需用尼龍墊片隔離。
核電、深海等極端環境優先選用鎳基合金墊片（如Inconel 625），雖成本高5倍但壽命提升300%。
